Электронасос

КМ 80-50-200/2-5-У2

Подача 50 м³/ч
Напор 50 м
Частота вращения 2900 об/мин
Мощность насоса 9.87 кВт
Электродвигатель 15 кВт
Уплотнение вала Торцовое одинарное
Материал корпуса Чугун, полипропилен
T окружающей среды от -20 до +40 °С
T жидкости от +0 до +90 °С
Масса 175 кг
0102030405060708090Q[м³/ч]15202530354045505560H[м]200/2200/2QminQminQmaxQmax200а/2200а/2200б/2200б/2КМ80-50-200/2n=2900 об/минКМ80-50-200/2n=2900 об/мин0102030405060708090Q[м³/ч]246810121416P2[кВт]200/2200/2200а/2200а/2200б/2200б/201020304050607080η[%]05101520NPSH[м]200/2200/2200/2200/2NPSHrNPSHr200а/2200а/2200б/2200б/2η - КПД насосаη - КПД насосаТипQHP2ηнNPSHr200/2-----200а/2----200б/2----

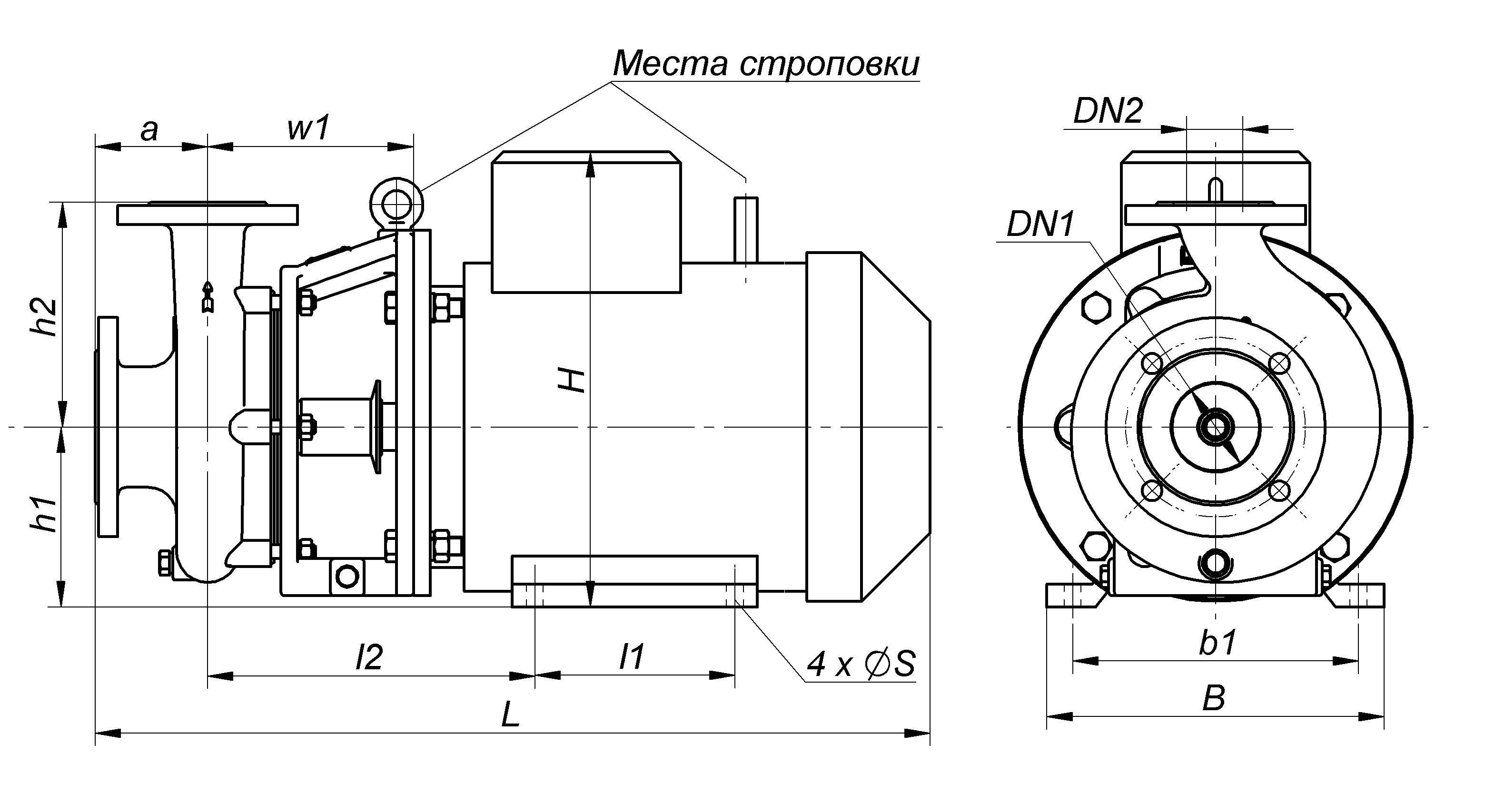

Габаритные размеры
Длина
810
Ширина
304
Высота
402
DN1 80
DN2 50
a 100
h1 160
h2 200
L 810
H 402
B 304
w1 148
b1 254
l1 178
l2 256
S 15
Материалы насоса
Колесо рабочее ПФС-СВ40/Сталь 40Х13
Вал Сталь 40Х13
Корпус насоса Чугун СЧ20
Крышка корпуса Армлен ПП СВ 30-2Т
Фонарь Чугун СЧ20
Гайка колеса Сталь A2
Шайба колеса Сталь 30Х13
Шпонка Сталь A2
Материалы уплотнения
Материал вращающегося кольца Графит
Материал неподвижного кольца Керамика
Уплотнение вращающегося кольца NBR (бутадиен-нитрильный каучук)
Уплотнение неподвижного кольца NBR (бутадиен-нитрильный каучук)
Характеристики электродвигателя
Наименование 7AVER160S2
Частота вращения (n) 2920 об/мин
Мощность (P2) 15 кВт
КПД электродвигателя (ETA) 89.4 %
Номинальный ток 28.7 А
Отношение пуск. тока к номинальному 7.3
Коэффициент мощности (cos(phi)) 0.89
Передний подшипник 6310
Задний подшипник 6310
Производитель ВЭМЗ
Масса 126 кг

Документы для скачивания

Наименование Категория Обозначение Версия Дата
КМ80-50-200_160S2.step 3D-модели
