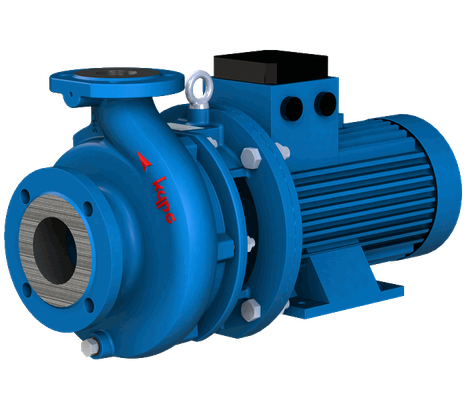

Электронасос
КМ 100-65-200/2-5-У2
| Подача | 100 м³/ч |
| Напор | 50 м |
| Частота вращения | 2900 об/мин |
| Мощность насоса | 18.17 кВт |
| Электродвигатель | 30 кВт |
| Уплотнение вала | Торцовое одинарное |
| Материал корпуса | Чугун, полипропилен |
| T окружающей среды | от -20 до +40 °С |
| T жидкости | от -5 до +90 °С |
| Масса | 234 кг |
Центробежные насосы КМ (консольные моноблочные) предназначены для перекачивания чистой воды (кроме морской).
Внимание: насосы КМ являются устаревшим типом насосов, в новых проектах следует использовать насосы КММ и КММЛ
Области применения
- Водоснабжение
- Пожаротушение
- Отопление и теплоснабжение
- Системы орошения, фонтаны
- Технологические системы
Отрасли применения
- Жилищно-коммунальное хозяйство
- Сельское хозяйство
- Судостроение
- Промышленность
Преимущества насосов КМ производства НПО "Курс"
- Высокая энергоэффективность насосов
- Низкий уровень шума и вибрации насоса
- Современные рабочие колеса от насосов КММ
- Защита торцового уплотнения от твердых частиц
- Стандартные торцовые уплотнения
- Производство электронасосов не зависит от зарубежных комплектующих и материалов
Габаритные размеры
Длина
987
Ширина
320
Высота
440
| DN1 | 100 |
| DN2 | 65 |
| a | 100 |
| h1 | 180 |
| h2 | 225 |
| L | 987 |
| H | 440 |
| B | 320 |
| w1 | 153 |
| b1 | 279 |
| l1 | 241 |
| l2 | 274 |
| S | 15 |
Материалы насоса
| Колесо рабочее | ПФС-СВ40/Сталь 40Х13 |
| Вал | Сталь 40Х13 |
| Корпус насоса | Чугун СЧ20 |
| Крышка корпуса | Армлен ПП СВ 30-2Т |
| Фонарь | Чугун СЧ20 |
| Гайка колеса | Сталь A2 |
| Шайба колеса | Сталь 30Х13 |
| Шпонка | Сталь A2 |
Материалы уплотнения
| Материал вращающегося кольца | Графит |
| Материал неподвижного кольца | Керамика |
| Уплотнение вращающегося кольца | NBR (бутадиен-нитрильный каучук) |
| Уплотнение неподвижного кольца | NBR (бутадиен-нитрильный каучук) |
Характеристики электродвигателя
| Наименование | АИР180M2 |
| Частота вращения (n) | 2940 об/мин |
| Мощность (P2) | 30 кВт |
| КПД электродвигателя (ETA) | 91.5 % |
| Номинальный ток | 56 А |
| Отношение пуск. тока к номинальному | 8 |
| Коэффициент мощности (cos(phi)) | 0.89 |
| Передний подшипник | 6312 |
| Задний подшипник | 6312 |
| Производитель | ВЭМЗ |
| Масса | 189 кг |
Документы для скачивания
| Наименование | Категория | Обозначение | Версия | Дата |
|---|---|---|---|---|
| Электронасосы КМ | Руководство по эксплуатации | 000-000 | 04 | 04.10.2025 |
| КМ100-65-200_180M2.step | 3D-модели |
