Электронасос
КММ-ЛС20-7/2-1B-5-У3
| Подача | 22 м³/ч |
| Напор | 78 м |
| Частота вращения | 2900 об/мин |
| Мощность насоса | 6.32 кВт |
| Электродвигатель | 7.5 кВт |
| Уплотнение вала | Торцовое одинарное |
| Материал корпуса | Чугун/нерж |
| T окружающей среды | от -15 до +40 °С |
| T жидкости | от -15 до +70 °С |
| Масса | 100 кг |
Моноблочные многоступенчатые вертикальные с патрубками в линию ("ин-лайн"), предназначены для перекачивания воды

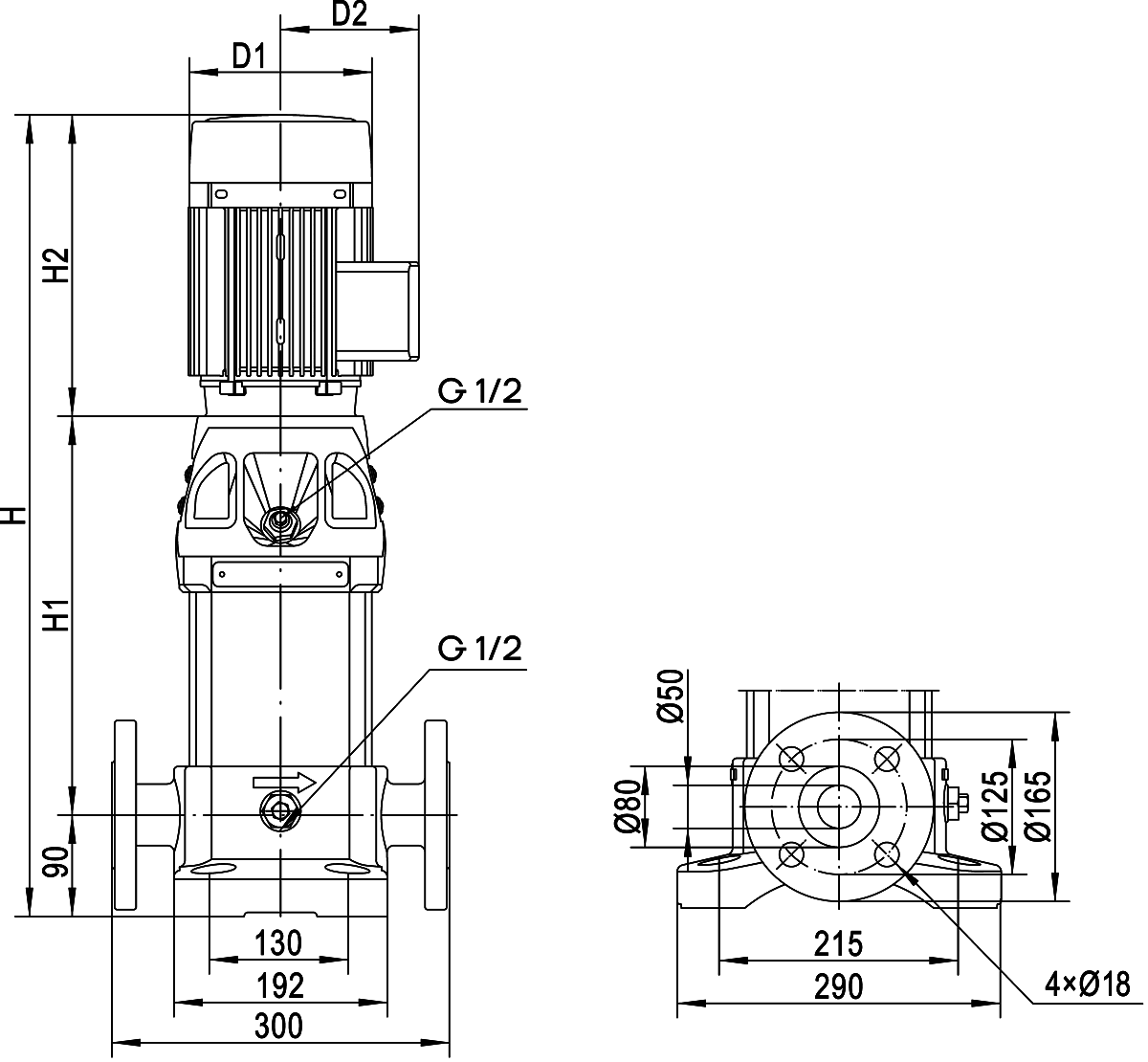

Габаритные размеры
Длина
-
Ширина
-
Высота
-
| DN1 | 50 |
| DN2 | 50 |
| H1 | 620 |
| H2 | 390 |
| H | 1100 |
| D1 | 260 |
| D2 | 168 |
Материалы насоса
| Фланцевый адаптер | Чугун ASTM25B |
| Торцевое уплотнение | Карбид вольфрама/Графит |
| Верхний диффузор | Нержавеющая сталь AISI 304 |
| Диффузор | Нержавеющая сталь AISI 304 |
| Опорный диффузор | Нержавеющая сталь AISI 304 |
| Индуктор | Нержавеющая сталь AISI 304 |
| Корпус | Чугун ASTM25B |
| Подшипник | Карбид вольфрама |
| Рабочее колесо | Нержавеющая сталь AISI 304 |
| Вал | Нержавеющая сталь AISI 304 |
| Втулка рабочего колеса | Нержавеющая сталь AISI 304 |
| Цилиндр | Нержавеющая сталь AISI 304 |
| Муфта | Углеродистая сталь |
Материалы уплотнения
| Материал вращающегося кольца | Графит |
| Материал неподвижного кольца | Карбид кремния |
| Уплотнение вращающегося кольца | NBR (бутадиен-нитрильный каучук) |
| Уплотнение неподвижного кольца | NBR (бутадиен-нитрильный каучук) |
Характеристики электродвигателя
| Наименование | AIS132SB2 |
| Частота вращения (n) | 2900 об/мин |
| Мощность (P2) | 7.5 кВт |
| КПД электродвигателя (ETA) | 86 % |
| Номинальный ток | 14.4 А |
| Отношение пуск. тока к номинальному | 7.5 |
| Коэффициент мощности (cos(phi)) | 0.88 |
| Масса | 43 кг |
Документы для скачивания
| Наименование | Категория | Обозначение | Версия | Дата |
|---|---|---|---|---|
| kmmls-20-7.step | 3D-модели |
