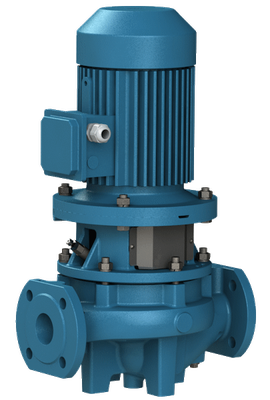

Электронасос
КММЛ80-80-200а/4-5-У2
| Подача | 50 м³/ч |
| Напор | 10 м |
| Частота вращения | 1450 об/мин |
| Мощность насоса | 1.84 кВт |
| Электродвигатель | 2.2 кВт |
| Уплотнение вала | Торцовое одинарное |
| Материал корпуса | Чугун |
| T окружающей среды | от -20 до +40 °С |
| T жидкости | от -20 до +90 °С |
| Масса | 76 кг |
Электронасосы КММЛ консольные моноблочные центробежные с патрубками в линию, предназначены для работы с чистыми маловязкими неагрессивными жидкостями. Перекачиваемая жидкость должна быть взрывобезопасной и не должна содержать большого количества включений.
Области применения
- Водоснабжение
- Пожаротушение
- Отопление и теплоснабжение
- Системы орошения, фонтаны
- Технологические системы
- Системы морских судов и платформ (поставка с сертификатами РМРС)
- Производство насосных установок и станций
Перекачиваемые жидкости
- Вода (до +130 °С)
- Водные растворы этиленгликоля или пропиленгликоля (от –20 до +130 °С)
- Морская вода (исполнение с бронзовым корпусом)
- Другие жидкости, сходные с водой (температура по запросу)
Отрасли применения
- Жилищно-коммунальное хозяйство
- Сельское хозяйство
- Судостроение
- Промышленность
Преимущества насосов КММЛ
- Проточная часть насосов разработана с помощью методов вычислительной гидродинамики
- Высокий КПД насоса (экономия электроэнергии, меньше нагрузка на сеть)
- Минимизация гидравлических шумов и пульсаций
- Снижение эрозионного износа рабочих органов
- Рабочее колесо из композитного полимерного материала
- Не подвержено коррозии
- Минимизация отложения солей и примесей
- Минимальный дисбаланс (уменьшение вибрации и нагрузки на подшипники)
- Снижение осевой силы на рабочем колесе с помощью импеллерных лопаток
- Увеличение срока службы подшипников
- Защита торцового уплотнения от твердых частиц и паров жидкости
- Монтажные размеры насосов унифицированы с распространенными иностранными насосами
- Корпус насоса, рассчитанный на гидравлические испытания давлением 2,4 МПа
- Унификация основных деталей с другими насосами производства НПО «Курс»
- Стандартные торцовые уплотнения
- Производство электронасосов не зависит от зарубежных комплектующих и материалов
- Возможна индивидуальная подрезка рабочих колес согласно требованиям заказчика
- Проведение энергетических испытаний насосов по требованию заказчика
Насосы могут использоваться для замены устаревших и изношенных насосов
- КМЛ, КМЛ2, ЦМЛ (Помпа, Эна, Ливгидромаш, КНЗ и др.)
- Kordis KRL (ГМС Ливгидромаш)
- Grundfos TP
- KSB Etaline
- Wilo IL
- CNP TD
Габаритные размеры
Длина
-
Ширина
-
Высота
-
| DN1 | 80 |
| DN2 | 80 |
| h1 | 130 |
| h3 | 630 |
| l3 | 500 |
| l1 | 250 |
| b1 | 146 |
| b2 | 174 |
| n1 | 266 |
| n2 | 230 |
| d1 | M16 |
| d3 | 250 |
Материалы насоса
| Колесо рабочее | ПФС-СВ40/Сталь 30Х13 |
| Вал | Сталь 30Х13 |
| Корпус насоса | Чугун СЧ20 |
| Крышка корпуса | Чугун СЧ20 |
| Фонарь | Чугун СЧ20 |
| Гайка колеса | Сталь A2 |
| Шайба колеса | Сталь 30Х13 |
| Шпонка | Сталь A2 |
Материалы уплотнения
| Материал вращающегося кольца | Графит |
| Материал неподвижного кольца | Керамика |
| Уплотнение вращающегося кольца | NBR (бутадиен-нитрильный каучук) |
| Уплотнение неподвижного кольца | NBR (бутадиен-нитрильный каучук) |
Характеристики электродвигателя
| Наименование | АДМ90L4 |
| Частота вращения (n) | 1395 об/мин |
| Мощность (P2) | 2.2 кВт |
| КПД электродвигателя (ETA) | 78 % |
| Номинальный ток | 5.78 А |
| Отношение пуск. тока к номинальному | 6 |
| Коэффициент мощности (cos(phi)) | 0.8 |
| Передний подшипник | 6206 |
| Задний подшипник | 6206 |
| Производитель | Уралэлектро |
| Масса | 18.8 кг |
Документы для скачивания
| Наименование | Категория | Обозначение | Версия | Дата |
|---|---|---|---|---|
| Электронасосы КММЛ | Каталог | 633-011-01 | A-01 | 10.03.2025 |
| Электронасосы КММЛ | Руководство по эксплуатации | 642-011-01 | A-01 | 10.03.2025 |
| Электронасосы КММ, КММ-Х, КММ-Е, КММ-К, КММ-ХК, КММ-ЕК | ТР ТС 010 | 10.03.2025 | ||
| 313-016-01-43 ГМ.step | 3D-модели | |||
| 313-016-01-43 ГЧ.pdf | Габаритные чертежи |
